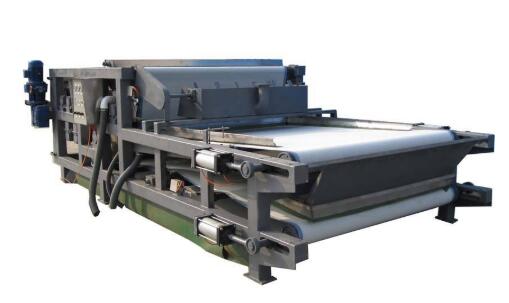

污泥带式压滤机包括机架，重力脱水部分，挤压部分，泥浆，驱动装置，滤带清洁装置，滤带张紧装置，滤带跟踪校正系统，滤液收集盘和排水管，内部电线和管子所有耐磨使用耐腐蚀材料来确保设备长期稳定运行。
1，污泥混合加料装置：由污泥混合罐或静态混合器组成并进行加料。 物料和絮凝剂混合并充分反应，然后流入料斗中的料斗中，物料散布在选矿厂的滤带上。
2.张力装置：张力装置的功能由上下张力辊，张力缸，调压阀等组成。 滤带张力可在50至78 N / cm的范围内调节。 上下滤带的张力可以独立调节。
3.传动装置； 该滤带传动采用摆线针轮和电磁调速电机的组合。 手动速度带的行走速度为1-10米/分钟，正常速度通常为2-3米/分钟。
4.偏振调节装置：偏差调节装置由调节辊和校准筒，压力调节表，阀和滤带校正控制阀组成。
5.压滤装置：压滤装置由上下滤带，重力脱水段和“ S”形压榨段组成。 “ S”形压榨部由几个直径不同的脱水辊组成。 在滤带的张力下，它被包裹并卷成“ S”形。 辊的直径从大逐渐减小到的压力梯度。 污泥经过加压过程，压力逐渐升高。
6.冲洗装置：冲洗装置由喷嘴和阻水橡胶板组成。 可以通过打开冲洗泵（压力≥0.4Mpa）来连续冲洗滤带。 当喷嘴被悬浮的固体和灰尘堵塞时，应立即清除喷嘴上的灰尘。
7.卸料装置：由刀架，刮板，卸料辊和拉簧组成。
8.框架：由碳钢和不锈钢焊接而成，外部涂有防腐涂层。
压滤机的橡胶真空带式过滤器由两层张紧的网带和絮凝的泥浆组成。 它依靠滤带本身的张力通过一系列规则排列的辊子在泥浆层上形成压力和剪切力。 将浆液中的毛细管水挤出，然后通过重力脱水区和S形强压区进行重力脱水。 使用具有高固体含量的泥饼，将浆料脱水。
