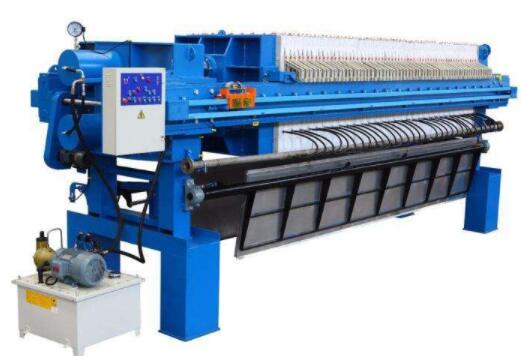

液压压滤机

      液压压滤机是一种间歇式的加压过滤机设备，用于各种悬浮液的固液分离，分离效果好，使用方便，广泛用于石油、化工、染料、冶金、制药、食品、造纸、洗煤及污水处理等各种需要进行固液分离的领域。液压压滤机主要由四大部分组成，即：机架部分、过滤部分、液压和电气控制部分。压滤机工作时，油缸体内的活塞推动压紧板，将位于压紧板和止推板之间的滤板和过滤介质（滤布）压紧，以保证带有工作压力的被过滤物料（料浆）在滤室内进行加压过滤。

组成：

      液压压滤机的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀（调节压力）换向阀、压力表、油路、油箱。

原理：

      液压压紧机械压紧时，由液压站供高压油，油缸与活塞构成的元件腔充满油液，当压力大于压紧板运行的摩擦阻力时，压紧板缓慢地压紧滤板，当压紧力达到溢流阀设定的压力值（由压力表指针显示）时，滤板、滤框（板框式）或滤板（厢式）被压紧，溢流阀开始卸荷，这时，切断电机电源，压紧动作完成，退回时，换向阀换向，压力油进入油缸的有杆腔，当油压能克服压紧板的摩擦阻力时，压紧板开始退回。

      液压压紧为自动保压时，压紧力是由电接点压力表控制的，将压力表的上限指针和下限指针设定在工艺要求的数值，当压紧力达到压力表的上限时，电源切断，油泵停止供电，由于油路系统可能产生的内漏和外漏造成压紧力下降，当降到压力表下限指针时，电源接通，油泵开始供油，压力达到上限时，电源切断，油泵停止供油，这样循环以达到过滤物料的过程中保证压紧力的效果。

      过滤方式:滤液流出的方式分明流过滤和暗流过滤。明流过滤，每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。暗流过滤，每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通道，由止推板下方的出液孔相连接的管道排出。

维护保养：

（1）注意各部连接零件有无松动，应随时予紧固。

（2）压紧轴或压紧螺杆应保持良好的润滑，防止有异物。

（3）压力表应定期校验，确保其灵敏度。

（4）拆下的板框，存放时应码放平整，防止挠曲变形。

（5）每班检查液压系统工作压力和油箱内油量是否在规定范围内。

（6）油箱内应加入清洁的46#液压油，并经80-100目滤网过滤后加入，禁止将含杂质或含水分的油加入油箱。
