压滤机设备

1500型程控拉板自动压滤机

1500型程控拉板自动压滤机

1500型程控拉板自动压滤机与普通压滤机的不同之处在于多了自动拉板系统,自动接液翻板,自动清洗滤布等系统。

联系电话

15690792000

联系QQ

在线咨询

产品详情

      1500型程控拉板自动压滤机与普通压滤机的不同之处在于多了自动拉板系统,自动接液翻板,自动清洗滤布等系统。使设备操作更加智能化自动化。整机结构设计科学合理,机械强度高、结构稳固、经久耐用并且便于操作和维护。


工作原理:

      1000型程控拉板自动压滤机通过压力变送器检测当前拉板液压系统的油路压力,将其所感知的压力信号转换成PLC能识别的模拟量,从而实现控制拉板的前进与后退。设置的光电开关,让拉板系统在拉板过程或者整个系统运行过程中都可以实现即时暂停/恢复,让操作过程更加人性化。

基本概述:

   自动式压滤机是在压滤机的基础上,根据用户对压滤机设备自动化程度的不同要求,选择增加自动拉板系统,曲张臂辅助卸渣系统,单杆水冲洗系统,翻板接液系统,PLC控制系统等辅助配套设施,以降低工人劳动强度,提高生产效率。

自动压滤机特点:

   曲张臂辅助卸料:
   由于某些物料粘度较大,造成滤饼难以自动剥落,我厂开发的滤布曲张臂辅助卸料可使压滤机在工作时能够改变滤布倾斜角度,成倒V字型,同时持在滤布上的弹簧因伸缩而产生抖动,使滤饼自动脱落。曲张臂采用增强聚丙烯材质,重量轻、耐腐蚀,具有动作灵活可靠、维护方便等特点。

   自动储泥系统:
   压滤机过滤完成后,可将滤饼卸落至配套的储泥斗,便于集中装运。泥斗的大小可根据压滤机型号和客户要求量身定做,打开方式分为电动和气动两种。
自动翻版接液:
   压滤机在过滤过程中,由于滤布存在毛细渗漏现象,相邻两滤板之间存在滴漏现象,不仅增加了压滤机下面储泥斗中泥料的含水量,而且对环境也会造成污染,给生产操作带来很大麻烦。我厂设计的自动翻版接液系统可收集相邻滤板间滴漏的液体,避免给生产操作带来不便。

   自动拉板系统:
   由于大型压滤机的单张滤板比较重,工人在开板卸料时不太方便、工作量也较大。我厂研制的自动拉板系统,采用液压制动、磙子链传动、平移同步、磙子链拉机械手。拉板系统由电机、液压马达、拉板小车、链轮、链条等组成,在继电器的控制下,电机带动液压马达,通过链条带动左右拉板小车完成取拉板,该拉板系统采用智能控制、既拉板时的动作为慢、快、慢,能够做到既提高了拉板效率又保护了滤板的作用。拉板速度可根据操作人员的熟练程度来控制。此系统大大提高了压滤机一次工作周期并有效地降低了工人的劳动强度。

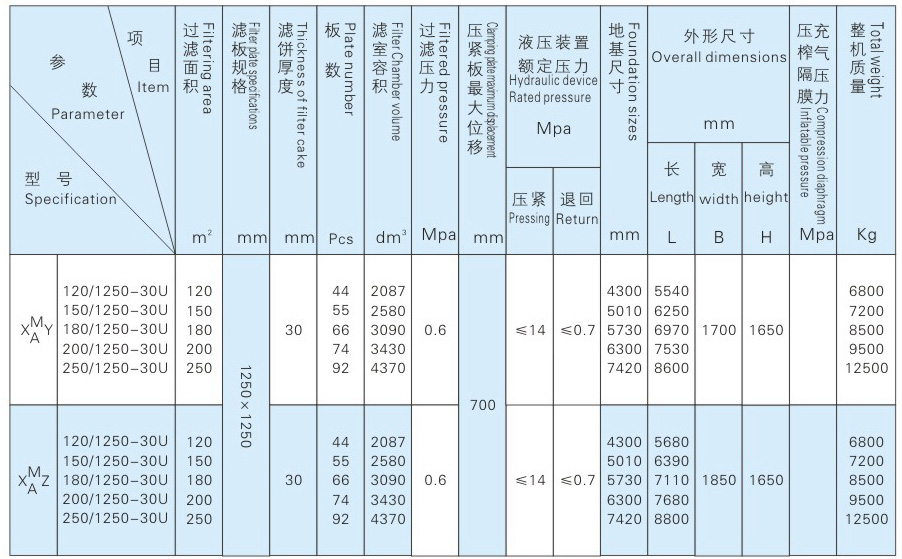

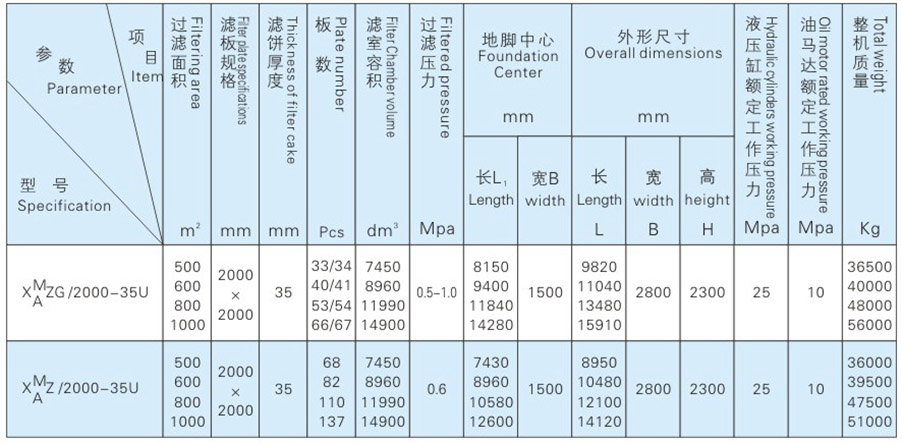

技术参数:
